Датчики скорости вагонов метро

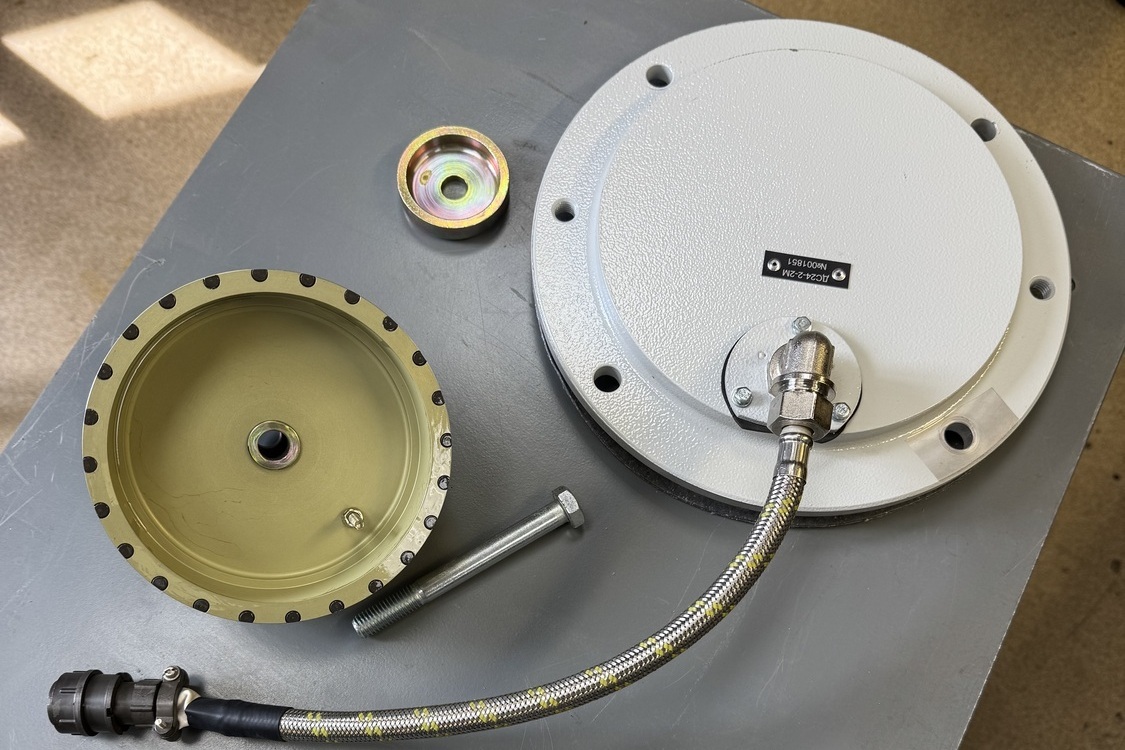

ОДС-МС-2
Датчик ОДС- МС-2 работают в составе комплекса ДУКС 4–3 и обеспечивает измерение скорости вращения колесной пары вагона для обнаружения ее повышенного скольжения. ОДС-МС-2 предназначен для формирования сигналов в виде последовательности импульсов, несущих информацию о скорости и направлении движения вагона метрополитена.
ОДС-МС-2 устанавливается на буксе колесной пары.

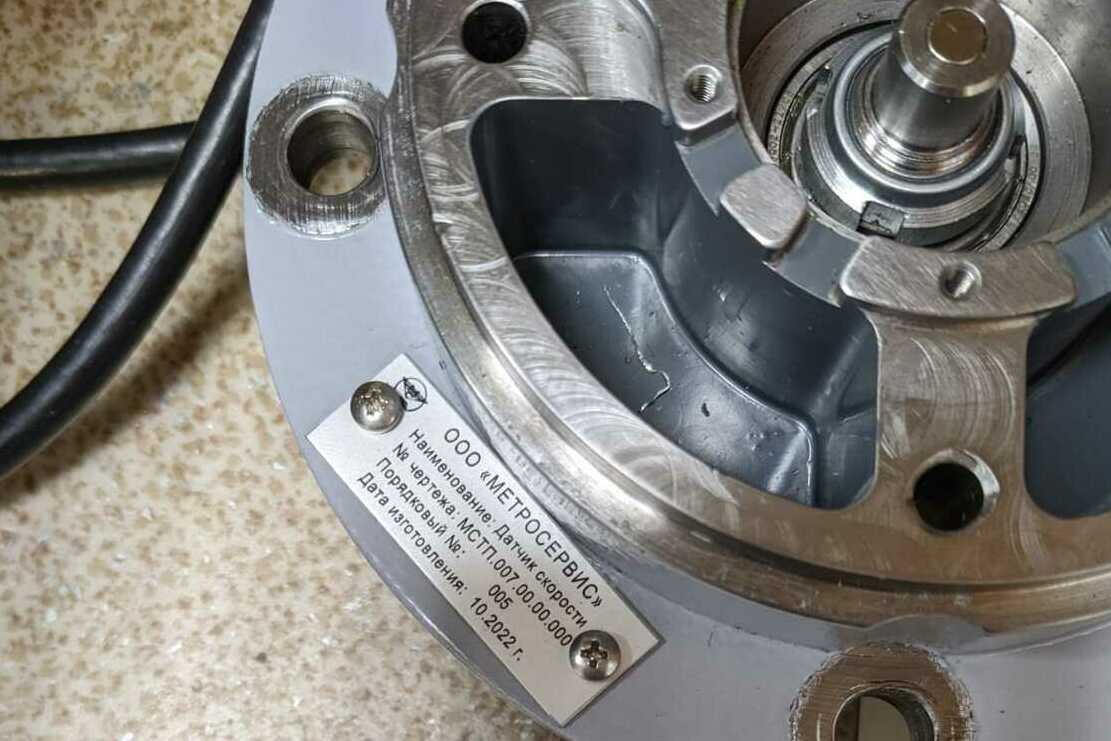

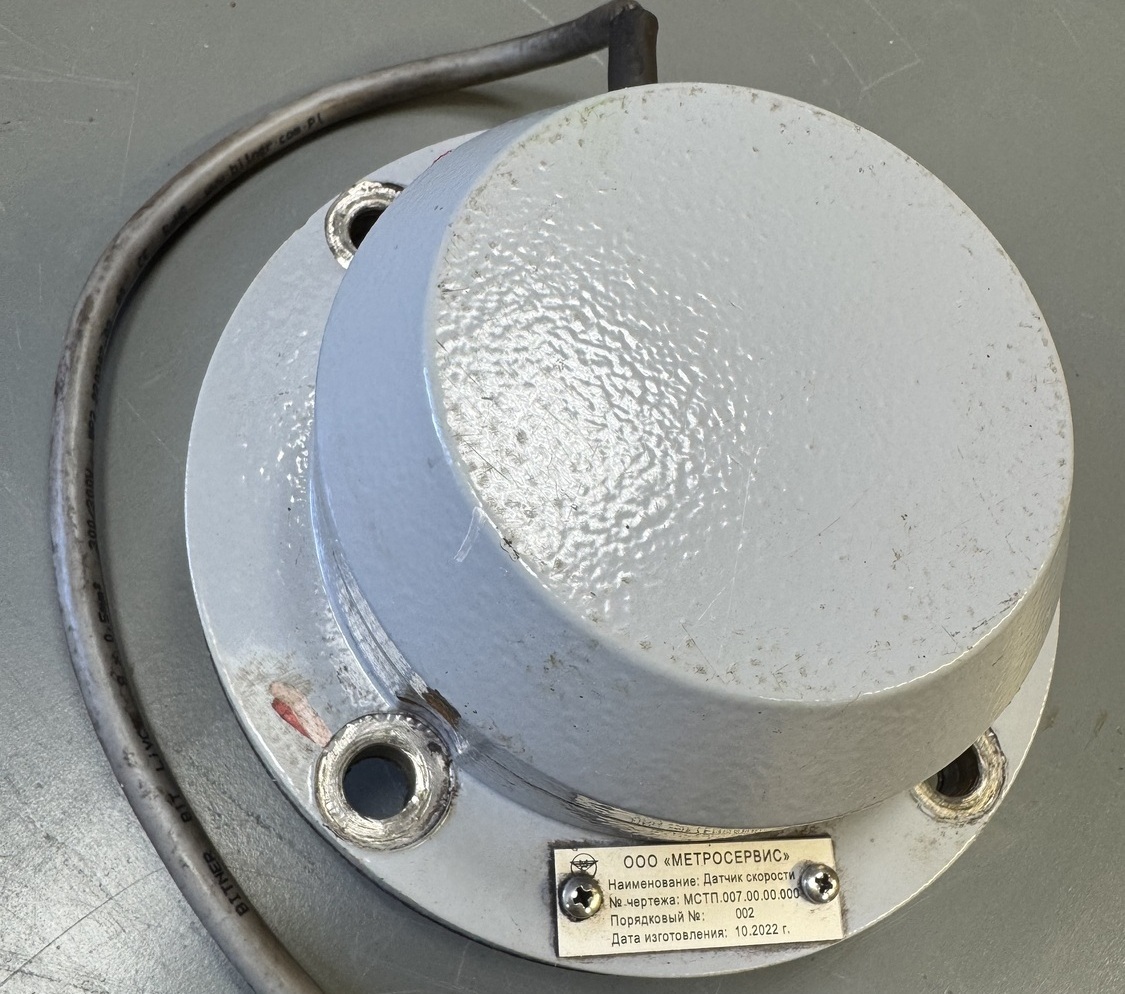

ОДС-МС
Датчик предназначен для преобразования угла поворота оси колесной пары в дискретные электрические сигналы, используемые в измерительных системах, контролирующих направление движения, пройденный путь, скорость и ускорение подвижного состава железнодорожного транспорта при скорости движения до 100 км/ч. (датчик предназначен для замены датчика скорости REN 704-TF/001)
| Максимальная угловая скорость вращения вала, об / мин | 700 |
| Количество выходных импульсов при повороте оси датчика на 360° | 100 - МСТП.007.00.00.000-01 200 - МСТП.007.00.00.000-02 |
| Количество выходных каналов | 2 |
| Количество групп каналов | 2 |
| Фазовый сдвиг между каналами, град. | 90 |
| Форма сигнала | прямоугольная |
| Напряжение питания, В | 12–30 DC |
| Потребляемый ток, мА | 25 (24 В) |
| Потребляемая мощность, не более, ВА | 1 |
| Время включения, мс | 10 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси магнита датчика, % | 1 |

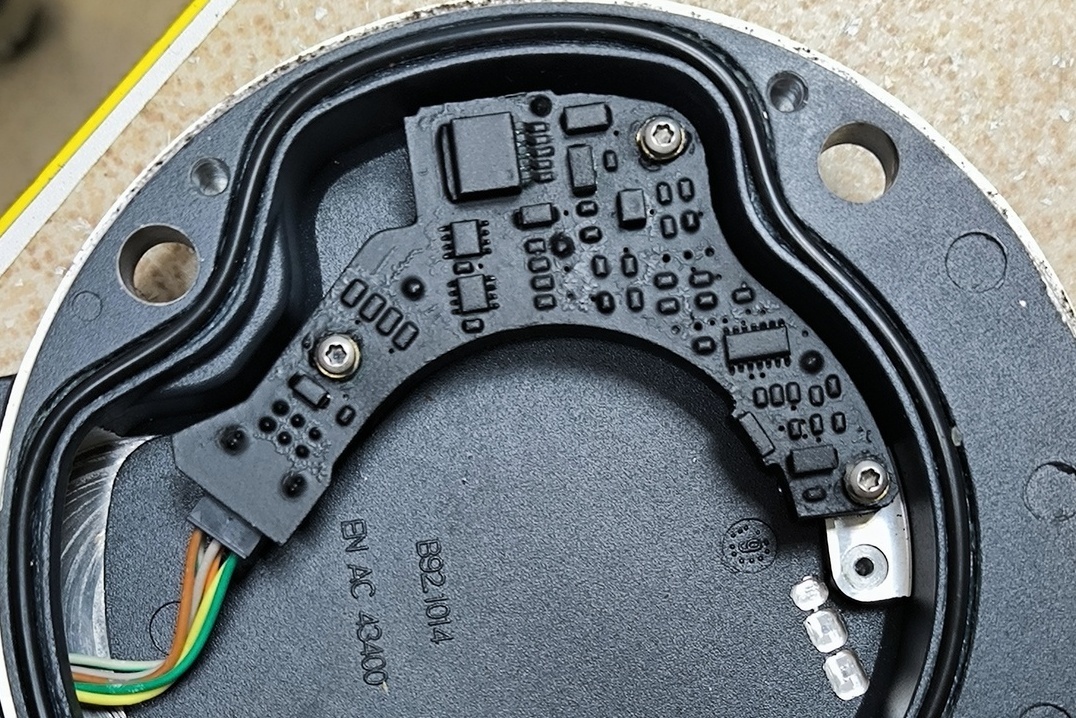

Электронный модудь ДС
Электронный модуль ДС, предназначенный для замены вышедшего из строя модуля датчика скорости REN-732-TF/01
| Максимальная угловая скорость вращения вала, об / мин | 700 |
| Количество выходных импульсов при повороте оси датчика на 360° Количество выходных каналов | 100 |
| Количество выходных каналов | 2 |
| Количество групп каналов | 2 |
| Фазовый сдвиг между каналами, град. | 90 |
| Форма сигнала | прямоугольная |
| Напряжение питания, В | 12–30 DC |
| Потребляемый ток, мА | 35 (24 В) |
| Потребляемая мощность, не более, ВА | 1 |
| Время включения, мс | 10 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси магнита датчика, % | 1 |
