Стендовое оборудование электродепо

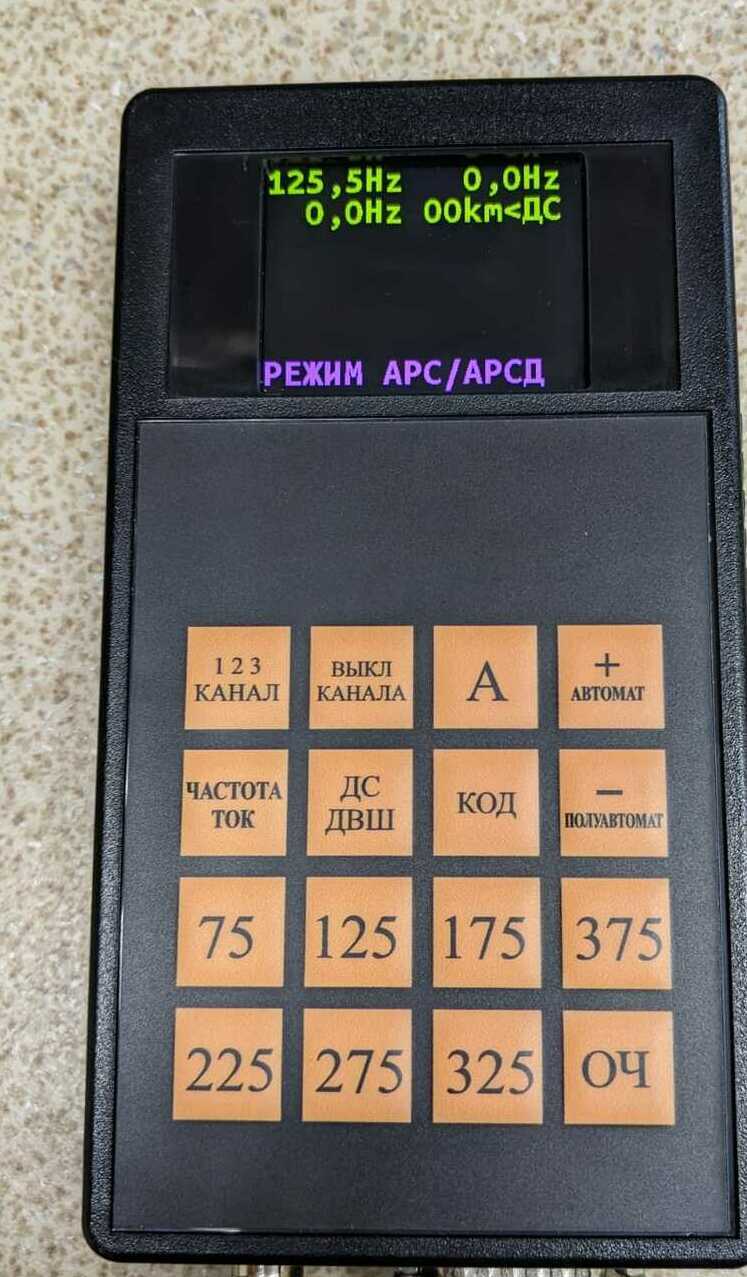

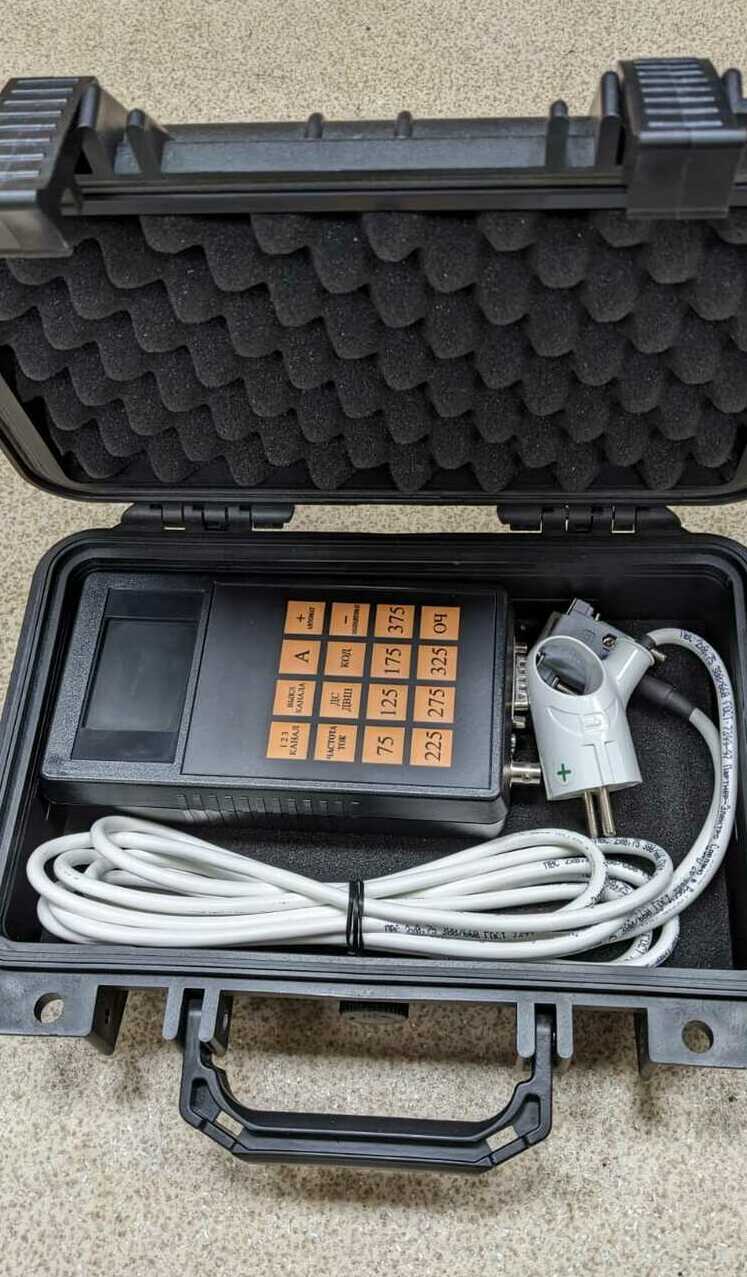

Генератор комплексной проверки системы регулирования скорости АПК-Э-28
Генератор АПК-Э-28 предназначен для проверки системы регулирования скорости вагонов, а именно:
- для формирования одно-, двух- и трехчастотных синусоидальных сигналов через индуктивную рамку;
- для формирования тестовых сигналов для датчика скорости типа «ДС» (далее - - для формирования тестовых сигналов для датчика типа «Датчик вращения шестерни» (далее - ДВШ) с блоком измерения скорости (далее - ИС) и преобразователем измерительным скорости (далее - ИСГ) в синхронном режиме; для формирования тестовых сигналов для датчика типа ДВШ с преобразователями ИСГ в асинхронном режиме;
- для формирования эталонных временных интервалов вклчения/выключения сигнала рамки;
- для измерения временных электромагнитных реле (КСР, ЭК, ЭПК и т.п.).

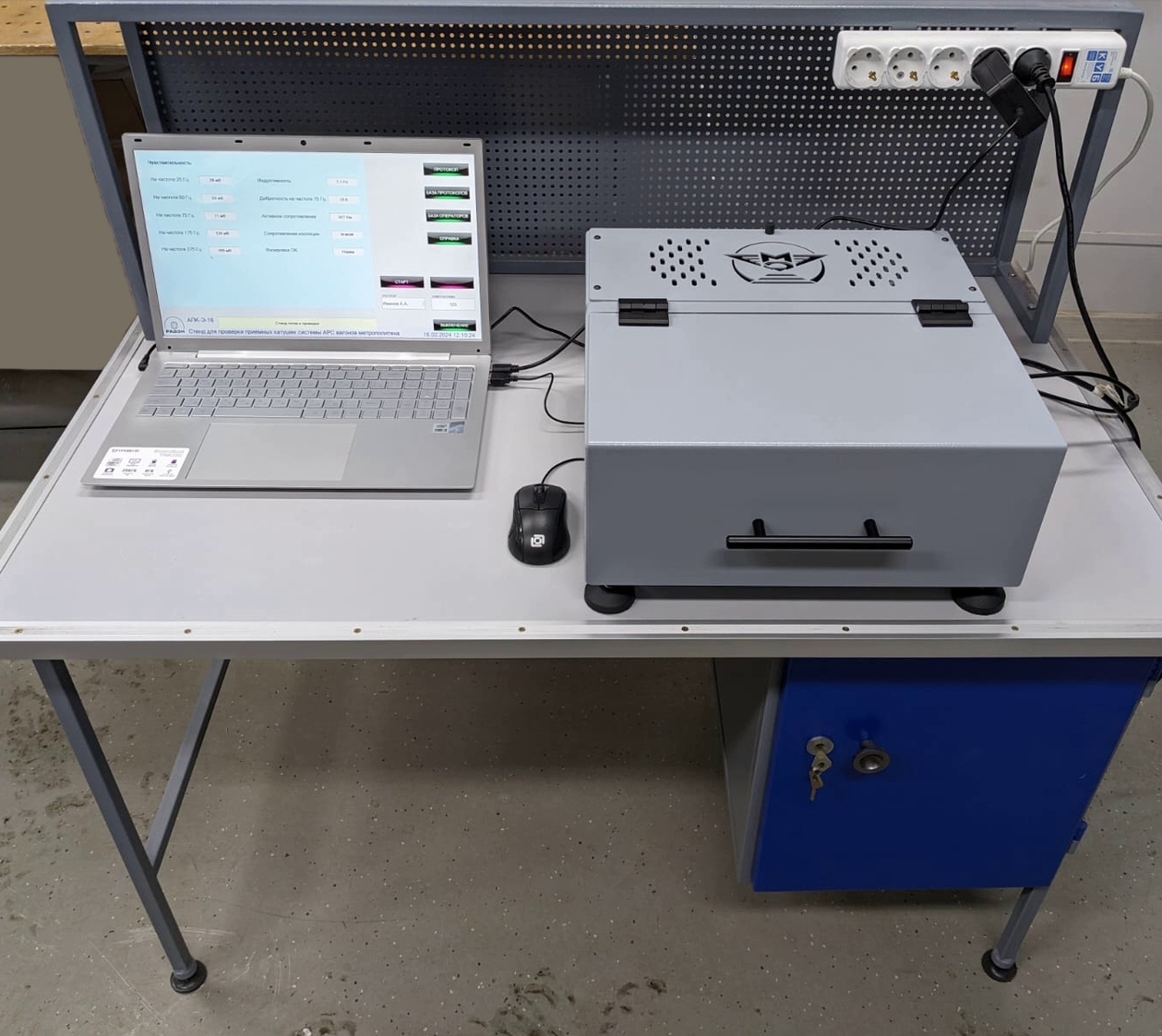

Стенд для проверки приемных катушек системы АРС вагонов метрополитена АПК-Э-16
Стенд АПК-Э-16 предназначен для проверки основных электрических характеристик приемных катушек (далее – ПК) системы АРС вагона метрополитена мод. 81- 775/776/777.
Стенд АПК-Э-16 состоит из следующих основных элементов:
· Стол специальный (верстак);
· Специализированный электромагнитный излучатель;
· Блок электроники соединительный;
· Генератор АПК-Э-28;
· Ноутбук с установленным программным обеспечением.

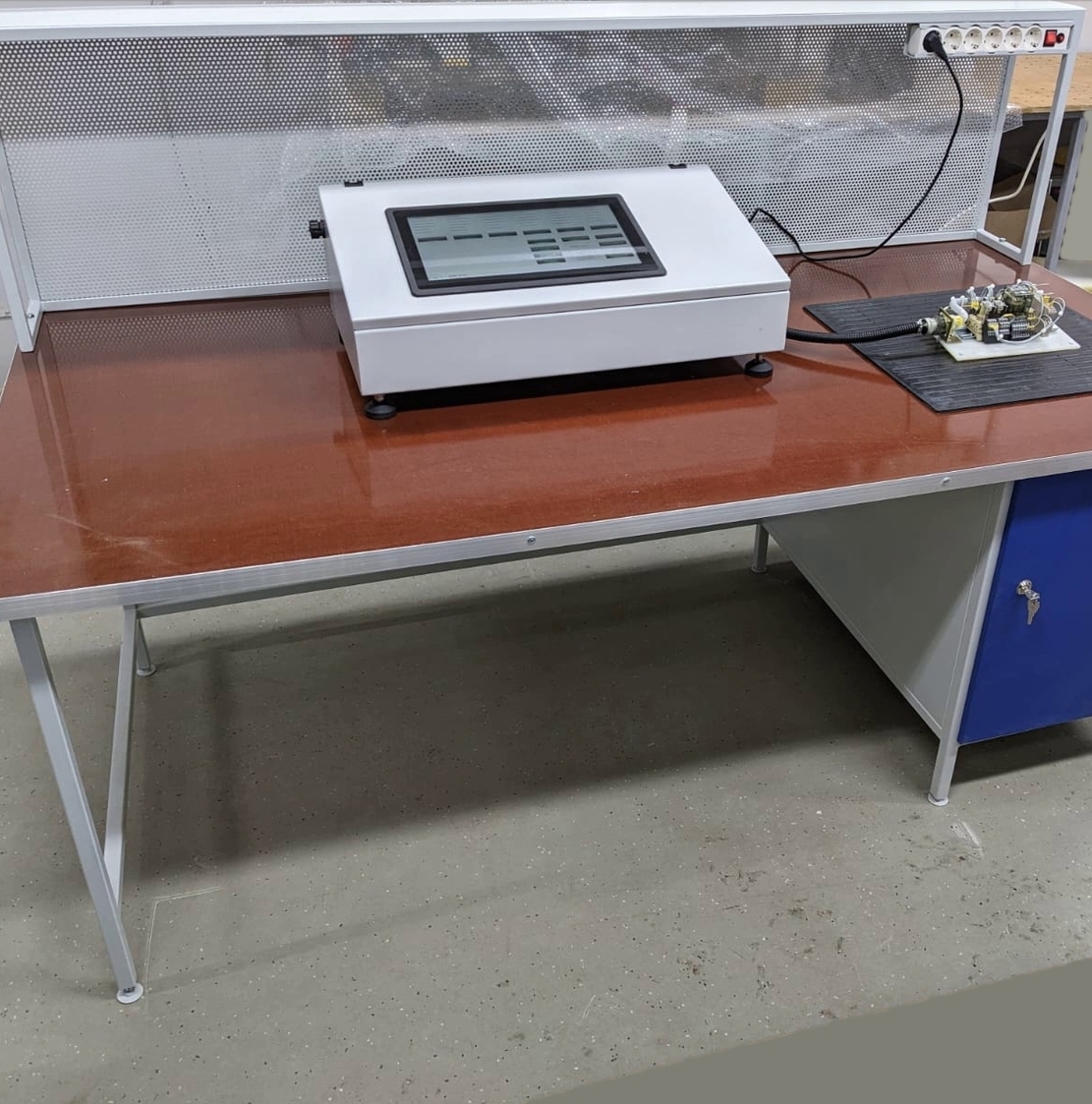

Стенд для проверки реле и панели реле вагонов метрополитена АПК-Э-23
Стенд АПК-Э-23 предназначендля проверки электрических, временных, геометрических и механических параметров реле и панелей реле, установленных на вагонах метро модели 81- 775/776/777.
. Технические характеристики стенда АПК-П-05:
· напряжение питания, В 220;
· род тока переменный;
· частота, Гц 50;
· Пределы регулирования выходного напряжения, В 10 - 90
· Максимальный ток нагрузки, А 1,1
· Относительная погрешность измерения напряжения, не более ± 2,5%.
· Диапазон измерения временных интервалов, мс 10 - 999
· Дискретность измерения временных интервалов, мс 1
· Относительная погрешность измерения временных интервалов ± 2,5%.
· потребляемая электрическая мощность, кВт 1

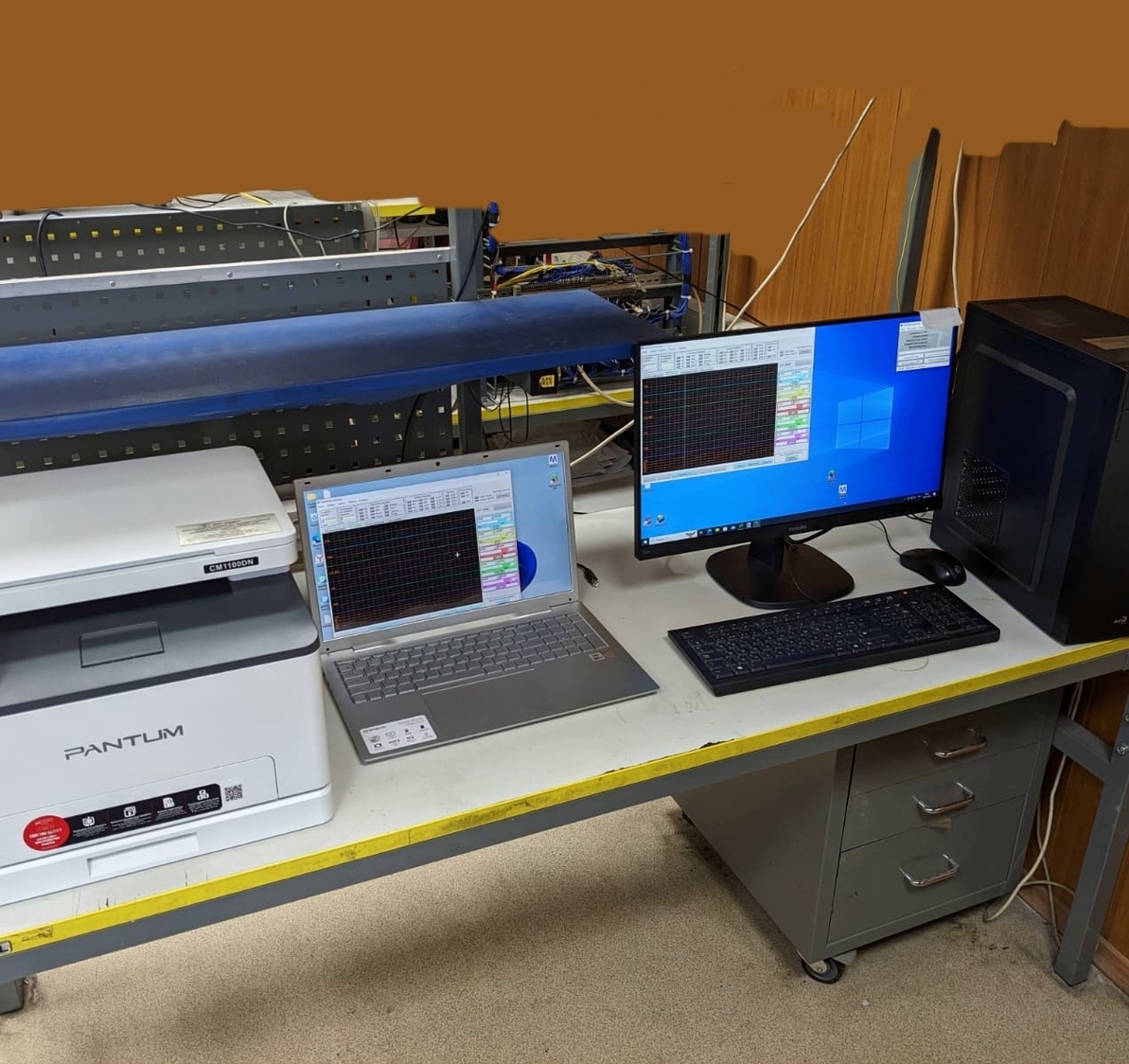

Диагностический комплекс для контроля параметров тягового электрического оборудования (привод КАТП-4) с графической регистрацией АПК-Э-02
Комплекс АПК-Э-02 предназначен для проверки работы устройств и аппаратов, входящих в состав тягового асинхронного электропривода КАТП-4, в режиме реального времени на стоянке и в движении вагонов метрополитена модели 81-775/776/777.
Комплекс АПК-Э-02 (рис.1) состоит из следующих основных элементов:
· Переносное устройство:
- ПЭВМ типа ноутбук с диагональю не менее 17”, ОС Windows 10, специализированное программное обеспечение, манипулятор «мышь»;
- Программа «Монитор привода»;
- Устройство сопряжения ПЭВМ-БУТП (конвертер -USB-RS422M2).
· Стационарное устройство:
- Стационарная ПЭВМ с монитором диагональю не менее 24”, Windows 10, специализированное программное обеспечение, клавиатура и манипулятор «мышь»;
- Программа «Монитор привода»;
- Цветной лазерный принтер А4.
